防火板風管制作與安裝施工工藝標準
發布時間：2021-02-20 瀏覽次數：
|

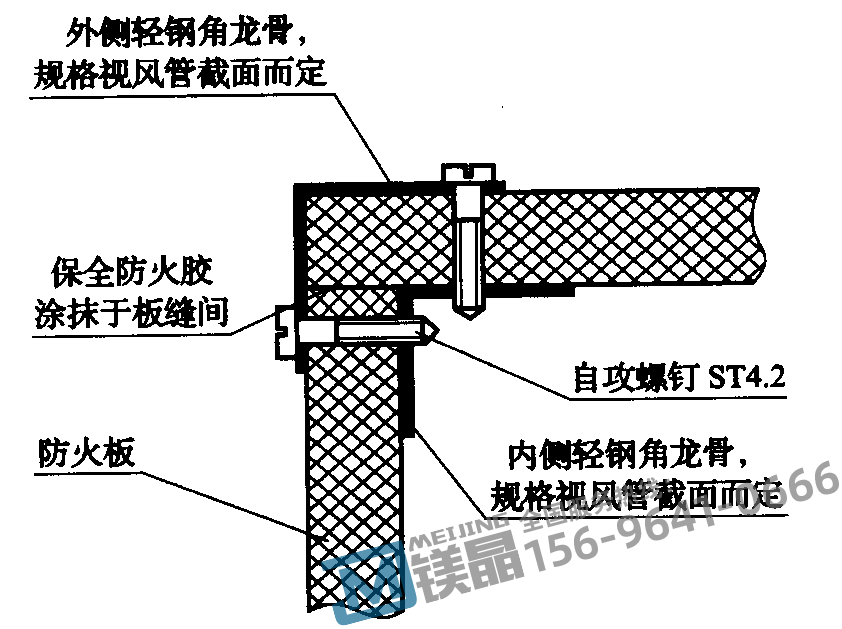

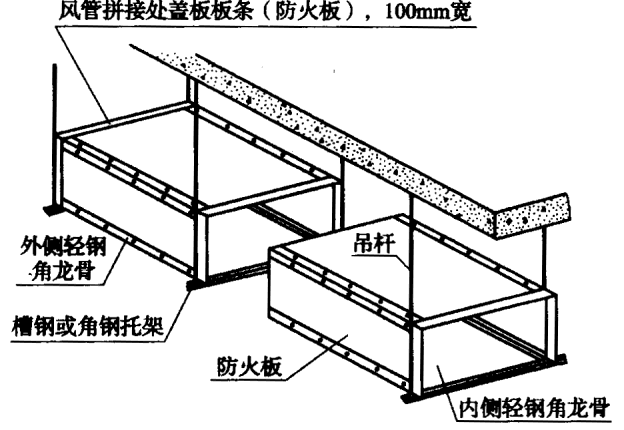

圖3．1．1—1自撐式防火板風管 圖3．1．1—2 風管角部節點
3．1．2 金屬風管防火板耐火包覆層：防火板包覆金屬風管構造如圖3．1．2—1，節點放大如圖3．1．2—2所示。U型輕鋼龍骨固定在金屬風管的外側，防火板與U型輕鋼龍骨連接。

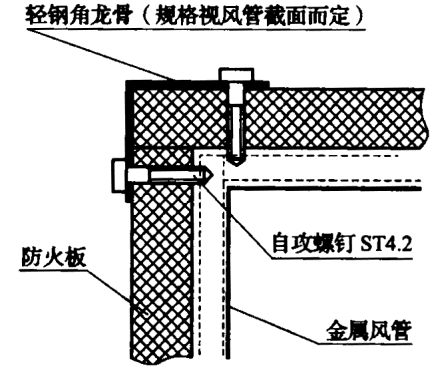

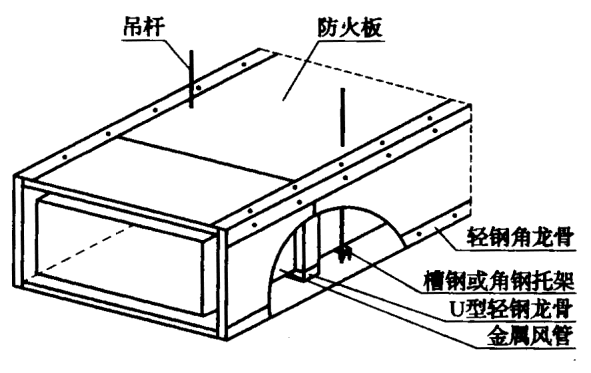

圖3．1．2—1 防火板包覆金屬風管 圖3．1．2—2 角部節點圖
3．2工藝流程
3．3 操作方法 3．3．1 板材下料、成型 3．3．1．1 矩形防火板風管的四面壁板應按照施工圖紙、風徑尺寸和板厚(D)進行下料，風管彎管、變徑處的板材需下料。 3．3．1．2 板材規格為：2440mm~1220mm，板厚9mm、12mm、15mm；一般情況下風管按板材寬度做成每節長度為1220mm，當風管長邊尺寸小于等于1220mm或風管兩邊之和小于等于1220mm時，風
圖3．3．1．3 風管板材拼接方式
|
